DC790直流调速器在钢板纵剪分条中的应用
本文主要介绍790系列直流调速器在钢板分条行业中有关速度及反张力控制的应用。
关键词: DC790 , 分条 , 纵剪 , 反张力
  • 案例简介
  • 工艺流程
  • 应用方案
  • 现场实况

作者:张进胜

单位:济南艺高数控机械有限公司


案例简介

        纵剪线又叫纵剪机组、分条机、切条机,主要用于马口铁、镀锌铁、硅钢片、冷轧带钢、不锈钢带、铝带、钢带等卷料分条剪切。是将金属卷料裁剪成所需各种宽度的条料,再将条料收成小卷供下道工序使用,是变压器,电机,家电,汽车,建材,包装行业及其它金属带材精密剪切的必需设备。

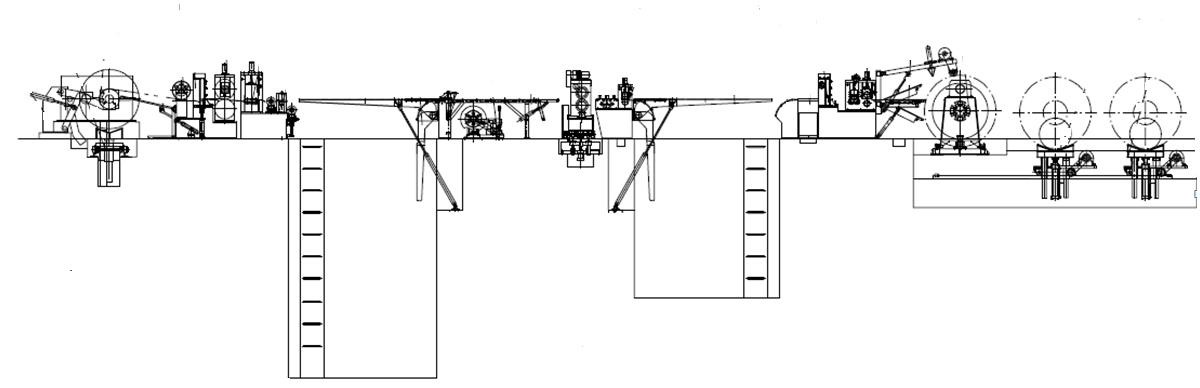

▲纵剪机框架图


        纵剪机主要构成:

上料小车 - 开卷机 - 引料装置 - 牵引校平机 - 齐头剪床 - 1#摆桥 - 纠偏送料装置 - 纵剪机 - 废边收卷机 - 过料架 - 2#摆桥 - 预分料装置 - 张紧机 - 送料装置 - 分卷剪床 - 转向滚筒 - 后桥 - 收卷机 - 出料小车 - 辅助支撑 - 液压系统 - 电气系统

        开卷机,牵引机,纵剪机,收卷机是主传动部分。其电机一般都是在11千瓦以上,普遍采用直流电机。这是由于直流电动机的调速范围宽广,调速特性平滑,过载能力较强,热动和制动转矩较大。同时直流电机加直流控制器的控制模式在大功率的价格上,要比交流电机价格要低不少,所以大部分总监主传动部分都采用直流电机作为动力部分.因此,790直流调速器在纵剪线上有极大的发展空间。

工艺流程

l  准备

确认操作台各按钮处于零位。

确认设备周围无障碍物。

闭合电控柜开关、启动各直流电源。

启动泵站,接通气源。

l  调整

配刀、调刀,装纵剪刀。

调整纵剪入口立导辊与带宽适应(按“北靠齐”原侧)。

调整压紧强入口出口分离盘及卷取机压辊分离盘与带宽适应。

l  上卷

用上卷小车将一卷带钢上至开卷机卷筒(靠北沿位置),小车退回。

卷筒缩径。

l  引带

夹送辊上辊抬起。

入口导板升起。

出口倒板伸出。

张力压紧台上压板升起。

开卷机卷筒正转,手扶带头穿过夹送两辊之间

上夹送辊压下。

点动夹送辊,手扶带头经立导辊至纵剪入口停。

点动纵剪,手扶带头经出口导板、压紧台分离盘、压紧台压板、出口分离盘及转向辊两辊之间,将带头引入卷取机钳口。

卷筒涨径。

压辊分离盘压下。

点动卷取机,使带钢在卷筒上缠绕3—5圈。

张力压紧台压下,气囊进气夹紧带钢。

点动夹送辊及纵剪,使入口、出口活套坑内形成适当活套。

将废边引入废边卷取机。

l  运行

切换联动方式,活套方式。

启动机组,逐步升速,如无异常,升至高速运行。

启动废边卷取机,调至与机组速度相适当。

待开卷机卷筒上剩余少许带钢时,机组降速至20米/分—30米/分运行。

切去带尾。

l  卸卷

卸下带尾。

卷取机卷筒缩径。

用卸卷小车托起带钢,压辊分离盘升起,用推板与卸卷小车配合卸下钢卷。

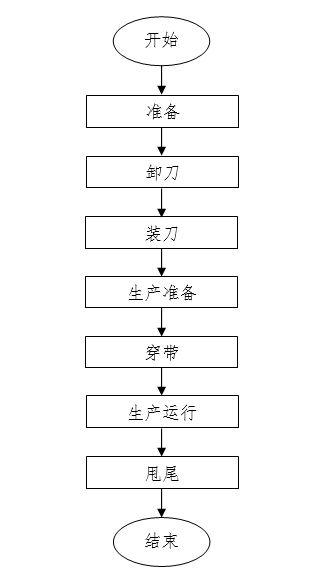

纵剪工艺流程图:

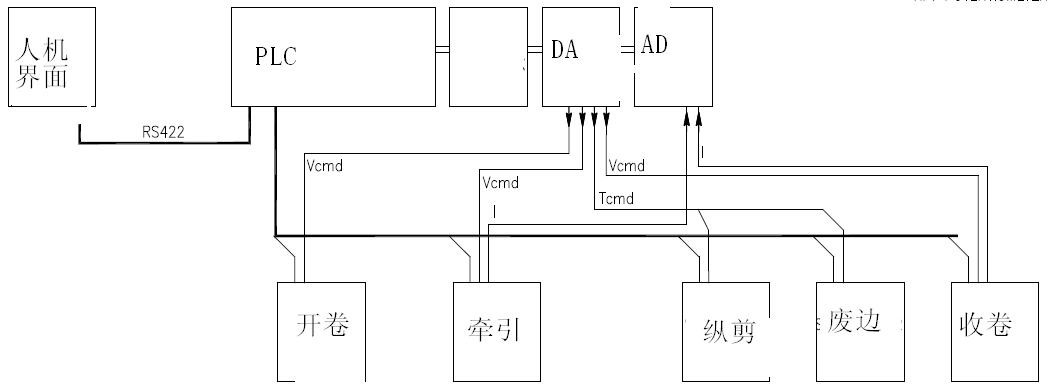

电气控制流程:


其中:

开卷:反张力模式

牵引:速度模式

纵剪:速度模式

收卷:速度模式


应用方案

        790有个调试软件790 DRIVEEXPLOER,这个软件非常方便,适用于大批量的调试程序,并且可以在线监控所有的中间参数,很值得推广,并且通讯电缆要求简单,只需一根RS232电缆即可。

        我一般都是用RS232电缆调试,极大的方便了调试和设备的参数备份


下面简介790软件:

l 通讯线的制作

首先假设已经有一台带有串口笔记本或者台式机,如果没有串口,用 USB 转的串口也可以,

然后是一根两边都是母头的 9 芯232 串口线。串口线可以通过ETD 公司获得或者自己制作。

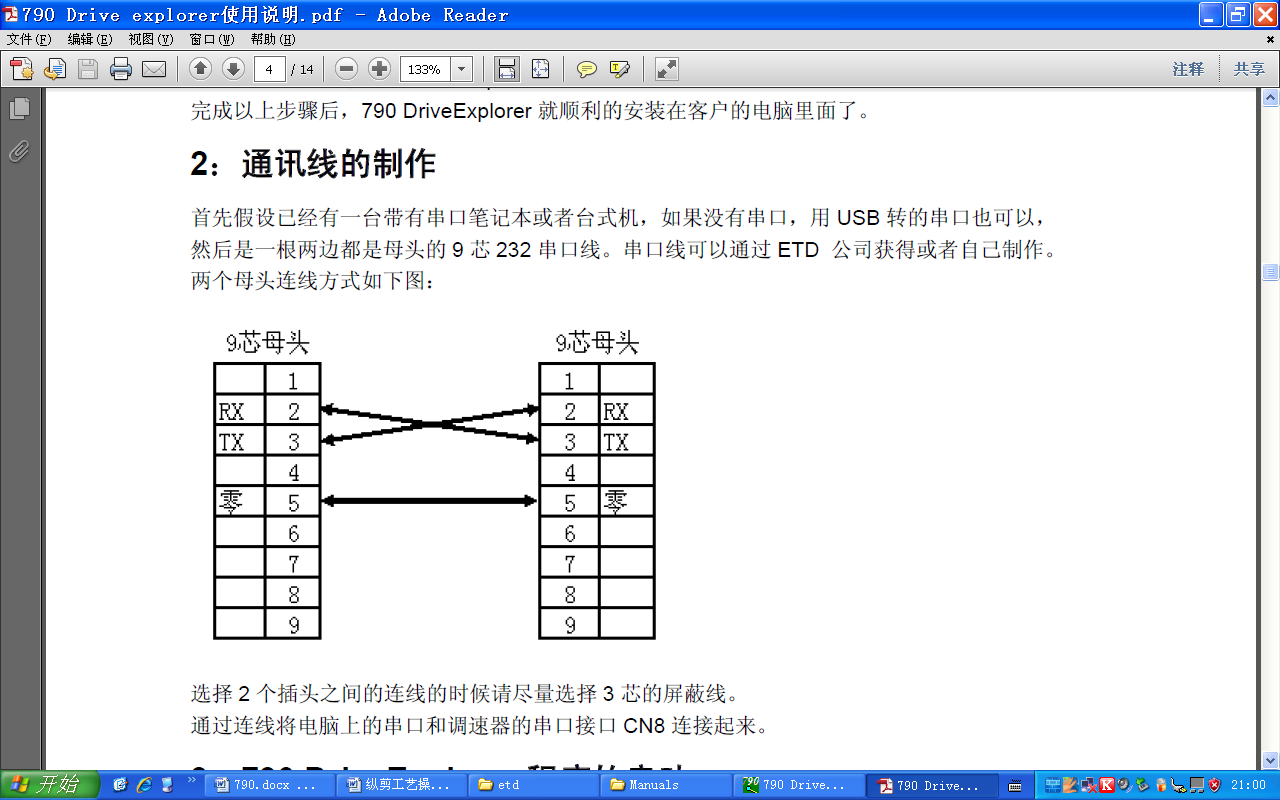

两个母头连线方式如下图:

选择 2 个插头之间的连线的时候请尽量选择3 芯的屏蔽线。

通过连线将电脑上的串口和调速器的串口接口 CN8 连接起来。

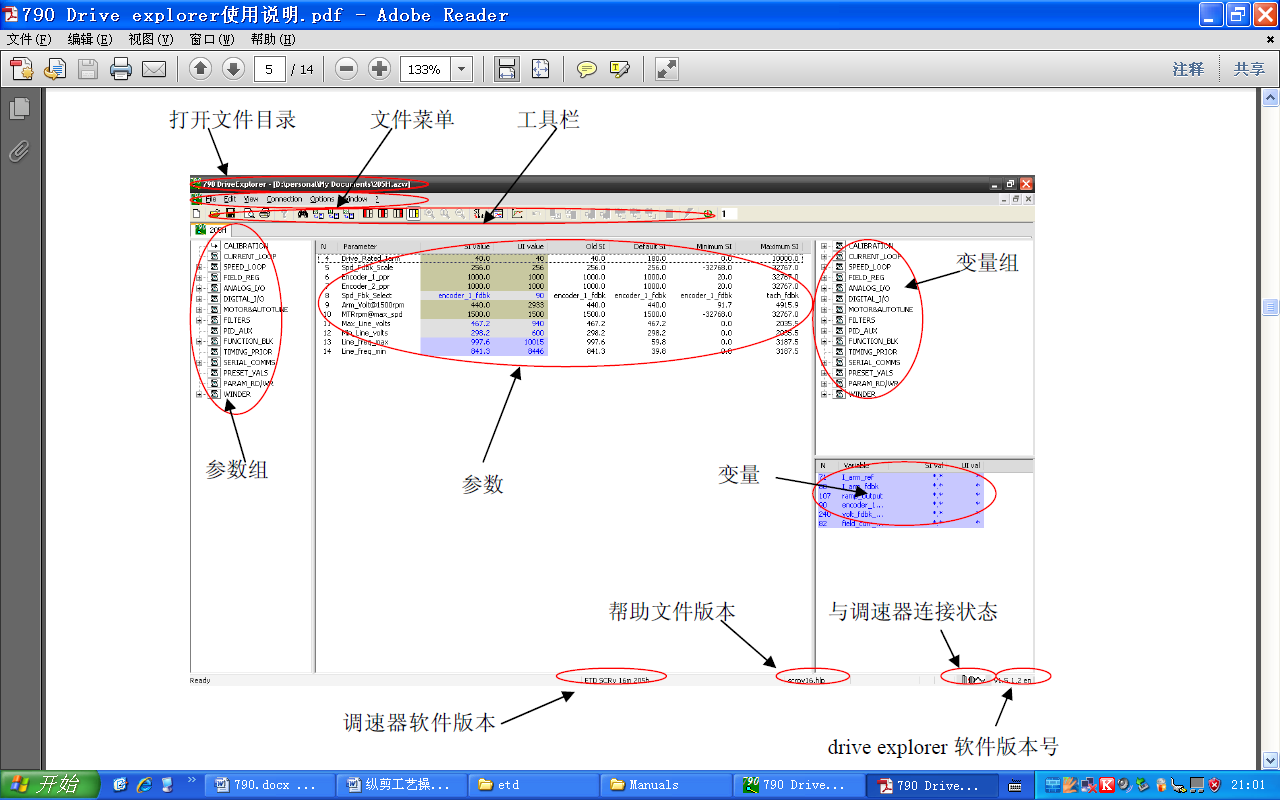

l 主界面

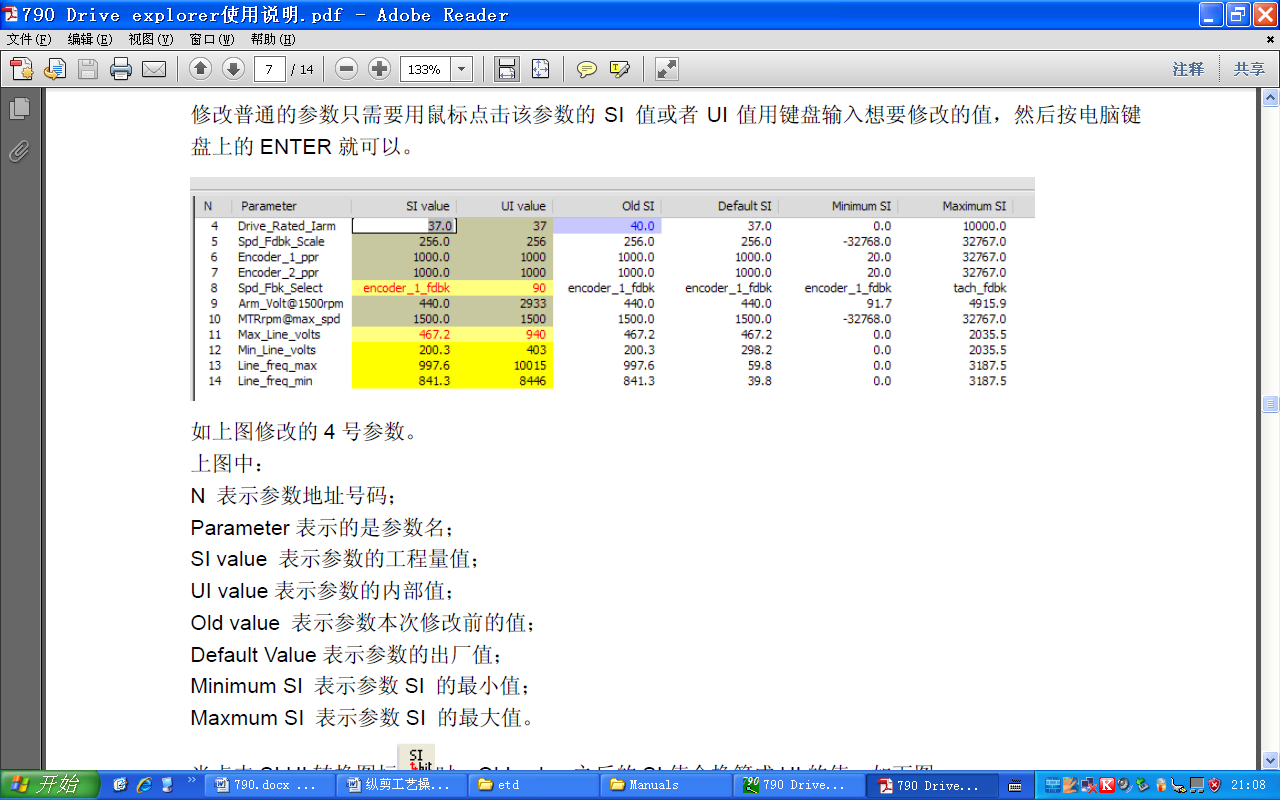

l 普通参数修改

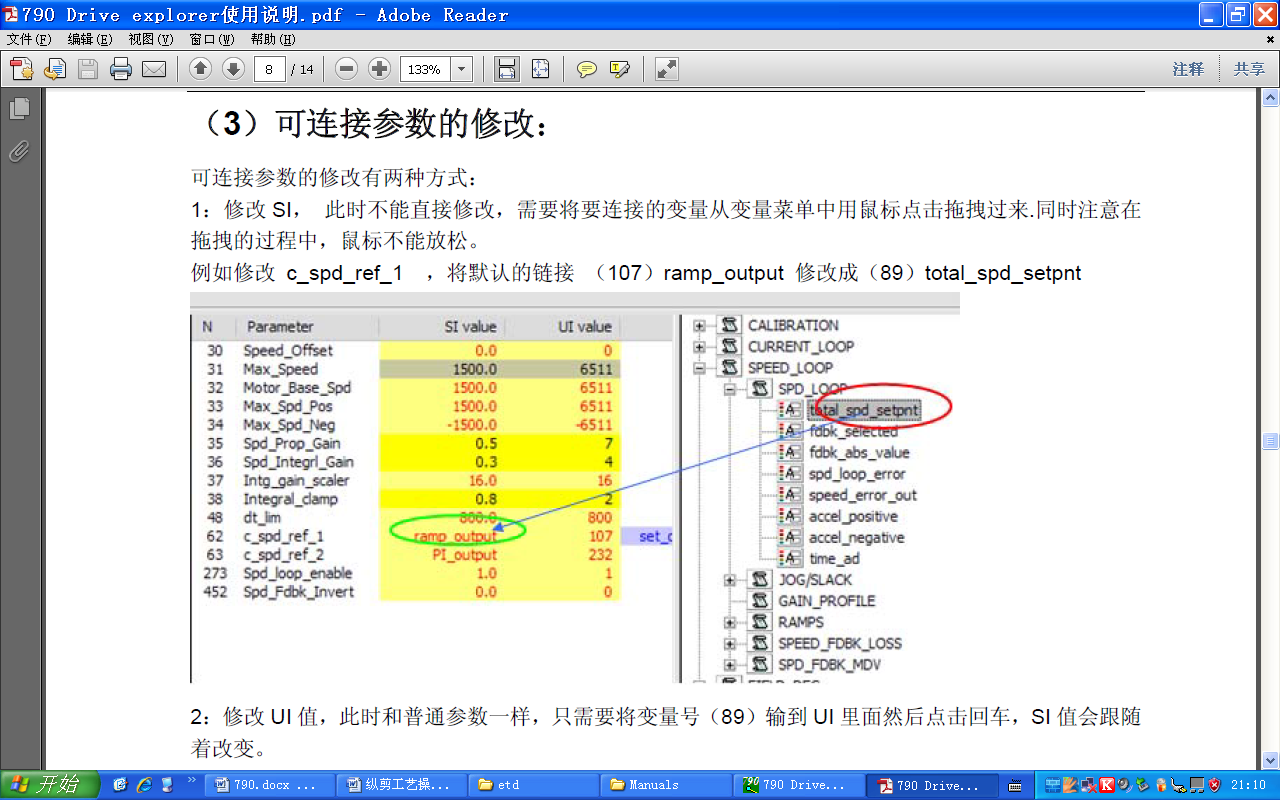

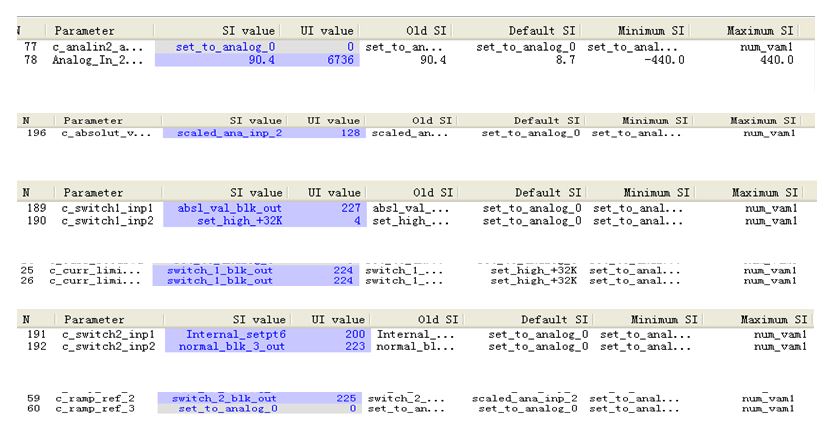

l 可连接参数的修改


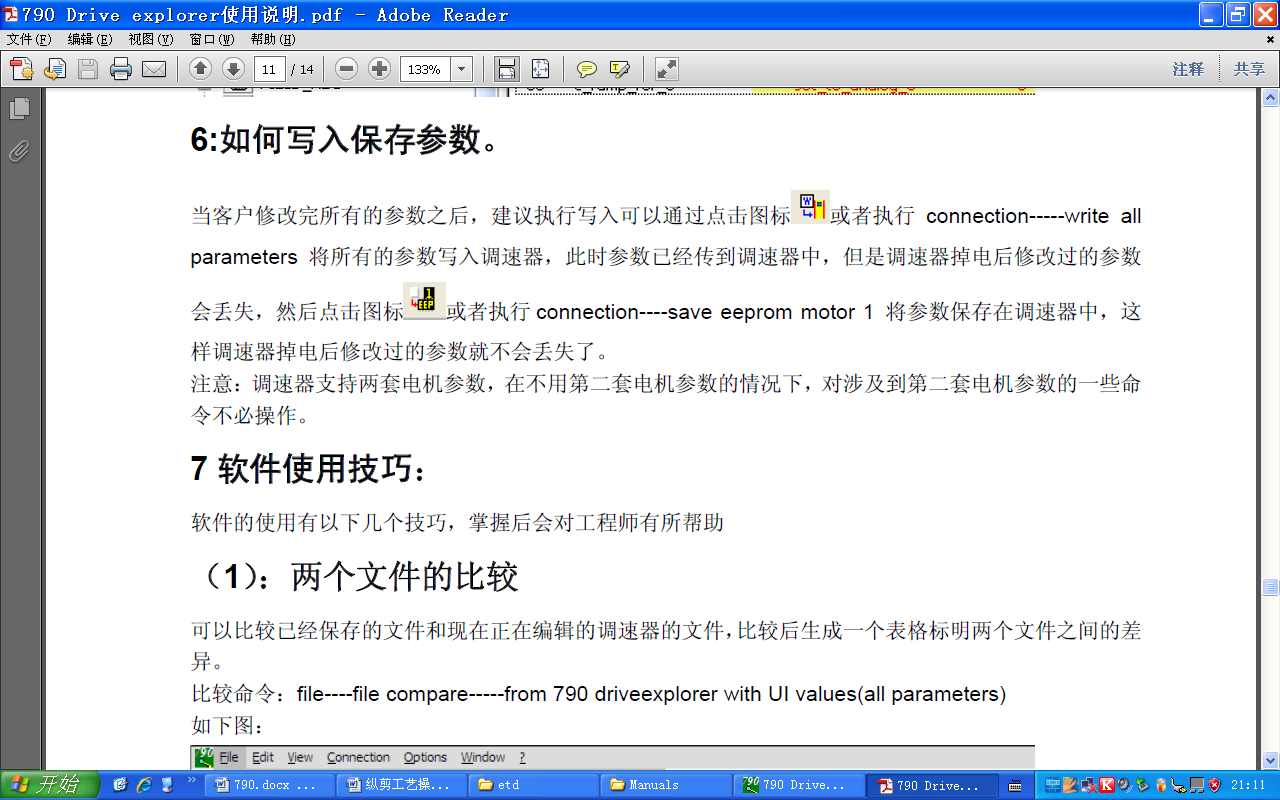

l 保存参数



介绍完毕790软件,下面简介纵剪各动力部分的配置

开卷机

开卷机反张力,通过线速度检测,实现恒定张力控制。

开卷算法:

外部通过线速度检测元件,测出线速度,790转速输出至PLC,由公式:

卷径=K1*线速度/转速

同时,在非弱磁阶段,由公式:

张力=K2*电流/卷径

注:K1、K2为常数

算出张力,由PLC给定张力DA,控制开卷的反张力控制

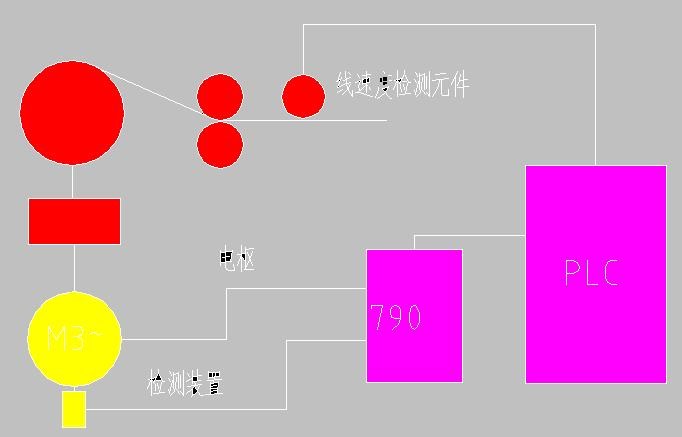

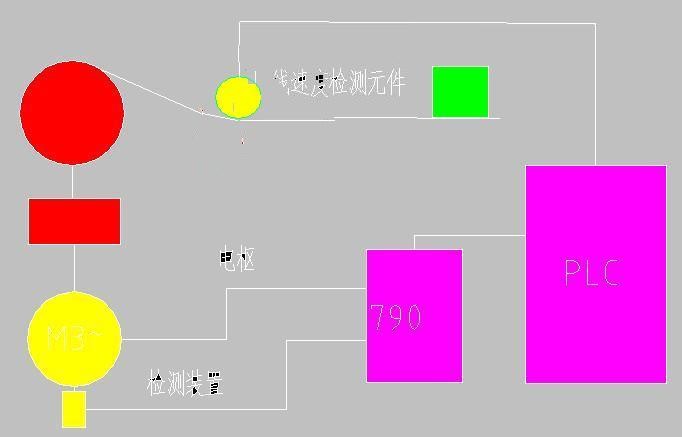

反张力配置图


配置运行后,反张力均匀,达到设备要求。

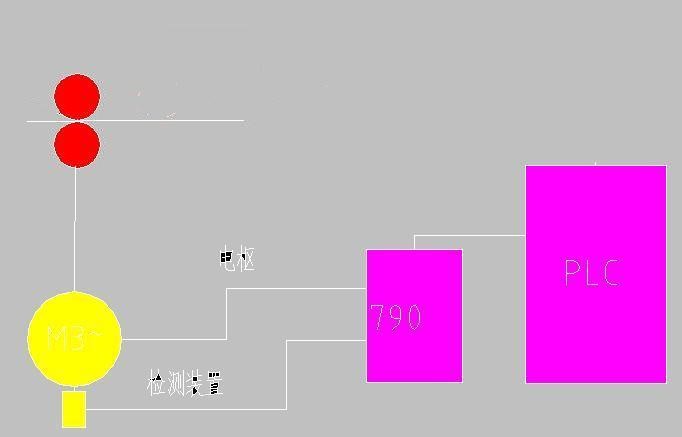

  纵剪为速度控制

牵引机和纵剪机为速度控制,自动时,由地坑电眼控制速度匹配。



收卷为速度控制,由张力台提供张力

收卷张力算法和开卷差不多,只是变成由张力台提供张力,实际使用过程中,有用三辊张力辊或者张力皮带提供张力的,这里不一一列举。






现场实况

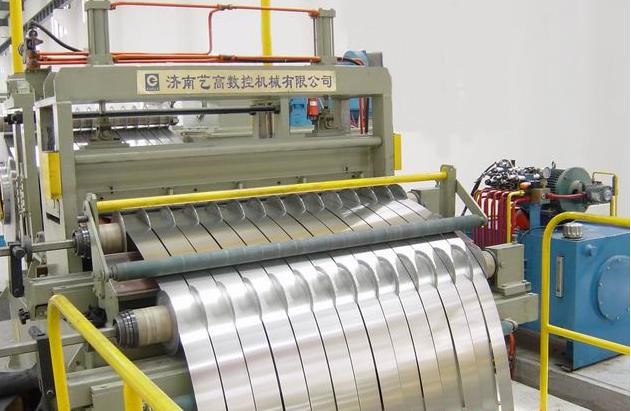

     纵剪线实际运行情况良好,如图:

\


客户反馈:

        “美国ETD790直流调速器在使用的过程中,稳定可靠,调速性能能够满足使用要求,性价比高,达到了使用要求,值得大力推广,本公司已使用百余套,性能稳定可靠,赢得了客户的好评。”
