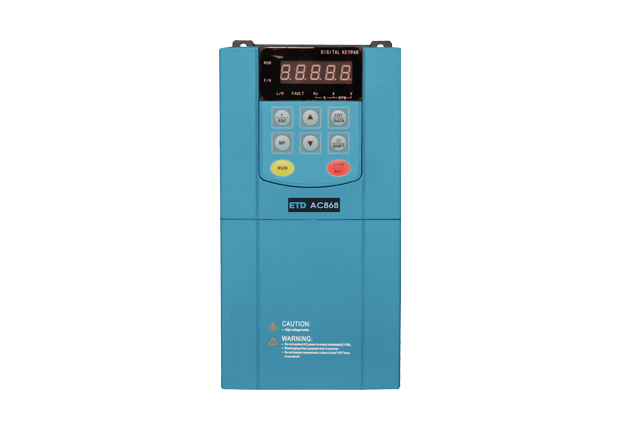

卓越的电机控制性能

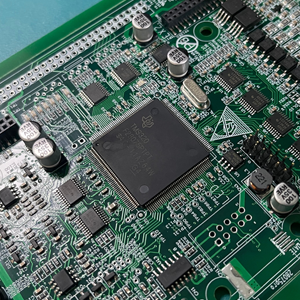

1. 高性能双核DSP芯片，电流环125us实时控制周期，高精度速度控制、转矩控制。
2. 高性能矢量控制策略，实现高精度磁通矢量控制，AC868高性能系统应用变频器无论是开环矢量还是闭环矢量，性能
均达到业界领先水平。
3. 支持定位、插补、规划模块，支持定位控制，主从位置同步控制。
4. 起动转矩：0Hz时150%额定转矩（无PG磁通矢量控制），0Hz时200%额定转矩（带PG磁通矢量控制）。
5. 调速范围：1:200（无PG磁通矢量控制），1:5000（带PG磁通矢量控制、伺服控制）。
6. 速度波动：≤±0.5%额定转矩（无PG磁通矢量控制），≤±2%额定转矩（带PG磁通矢量控制、伺服控制）。
7. 转矩控制精度：±5%（无PG磁通矢量控制），±2%（带PG磁通矢量控制）。
8. 过载能力：G型：150%额定电流2分钟，200%额定电流0.5秒。
9. 保护功能：过载、过流、过压、短路、接地、失速、过热、瞬间掉电补偿等。
强大的网络通信能力
1. 内置标准RS485串行通讯接口（标准Modbus协议）。
2. 支持外接选配Profibus、Profinet、Device-net、Powerlink、EtherNetIP、Ethercat、MODBUS-TCP、Canbus
（支持 Canopen协议）等。
广泛适应各种电机和编码器反馈
1. 支持感应电机、异步伺服电机、永磁同步伺服电机。
2. 高性能开环矢量控制、闭环矢量控制、高性能VF控制。
3. 标配一路增量式编码器反馈接口。
4. 支持第二路增量式编码器反馈扩展。
5. 支持绝对值编码器反馈（SSI、Endat、多摩川等）。
6. 支持高速脉冲输入和分频输出。
丰富的功能模块和调试软件
1. 可组态多功能输入输出端子，实现变频器准备好、故障指示、运行中指示、频率检测（输出频率≤频率检测基准，
输出频率≥频率检测基准）、编码器反馈故障、驱动器过载，变频器过电流指示等功能。
2. 内置大量功能模块，可独立设置乘除模块、微分模块、量化模块、位置-速度转化模块、开关模块、求和模块、绝
对值模块、最小速度模块、松紧模块、数字电位器模块、比较器模块、非线性增益模块、数字滤波器模块、辅助PI
D模块。
3. 内置功能模块可灵活组态，满足各行业应用需求。

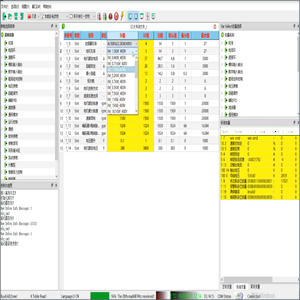

4. 强大的上位机调试软件，中英文双语支持。
|
项目 |
项目描述 |
|
|
电 压 \ 频 率 |
额定输出电压 |
400V等级标准变频器：三相400V（正比于输入电压） 480V等级标准变频器：三相480V（正比于输入电压） 400V等级共母线变频器：三相400V（正比于输入电压） 480V等级共母线变频器：三相480V（正比于输入电压） |
|
输出频率范围 |
0Hz～400Hz |
|
|
输入电压/频率 |
400V等级标准变频器：三相400V；50Hz/60Hz; 480V等级标准变频器：三相480V；50Hz/60Hz; 400V等级共母线变频器：DC540V; 480V等级共母线变频器：DC680V; |
|
|
输入电压波动容许范围 |
400V等级标准变频器：323V～420vac；电压失衡率：＜3%; 480V等级标准变频器：408V～528vac；电压失衡率：＜3%; 400V等级共母线变频器：DC 450V～592V; 480V等级共母线变频器：DC 575V～745V; |
|
|
频率变动容许值 |
频率失衡率：<±5% |
|
|
运行命令通道 |
操作面板给定、控制端子给定、通讯给定，可通过多种方式切换 |
|
|
频率给定通道 |
数字给定、模拟规定、通讯给定，辅助频率给定，辅助频率微调、频率合成 |
|
|
控制方式 |
无PG磁通矢量控制，带PG磁通矢量控制，V/F控制 |
|
|
调速范围 |
1:200（无PG磁通矢量控制），1:5000（带PG磁通矢量控制、伺服控制） |
|
|
起动转矩 |
0Hz时150%额定转矩（无PG磁通矢量控制） 0Hz时200%额定转矩（带PG磁通矢量控制） |
|
|
频率精度 |
数字指令：±0.01%，模拟指令：最高频率×0.2%Hz |
|
|
运行转速稳态精度 |
≤±0.5%额定同步转速（无PG磁通矢量控制） ≤±0.05%额定同步转速（带PG磁通矢量控制） |
|
|
速度波动 |
≤±0.5%额定同步转速（无PG磁通矢量控制） ≤±0.2%额定同步转速（带PG磁通矢量控制、伺服控制） |
|
|
过载能力 |
G型：150%额定电流2分钟，200%额定电流0.5秒 |
|
|
转矩提升 |
自动转矩提升或手动设置转矩提升 |
|
|
加减速曲线 |
两种方式：直线加减速、S曲线加减速 四种加减速时间，时间单位（分/秒）可选，最长60小时 |
|
|
自动电压调整（AVR） |
当电网电压变化时，能自动保持输出电压恒定 |
|
|
保护功能 |
过载、过流、过压、短路、接地、失速、过热、瞬间掉电补偿等 |
|
|
内 置 功 能 |
多功能输入 |
标配DI1-DI5八路开关量输入端子，实现变频器运行使能、速度使能、差分输入使能、模拟量输入使能、点动使能、转矩使能、辅助PID使能、电子电位器功能； |
|
多功能输出 |
标配DO1-DO4四路开关量输出端子，可实现变频器准备好、故障指示、运行中指示、频率检测（输出频率≤频率检测基准）、频率检测（输出频率≥频率检测基准）、编码器反馈故障、驱动器过载、变频器过电流指示 |
|
|
内置功能模块 |
内置大量功能模块，可独立设置乘除模块、微分模块、量化模块、位置-速度转换模块、开关模块、求和模块、绝对值模块、最小速度模块、松紧模块、数字电位器模块、比较器模块、非线性增益模块、数字滤波器模块、辅助PID模块，浮点数模块。内部功能模块可灵活组态，满足各行业应用的需求。 |
|
|
操 作 与 显 示 |

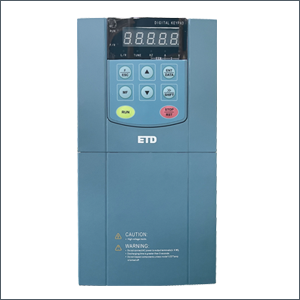

LED面板 |

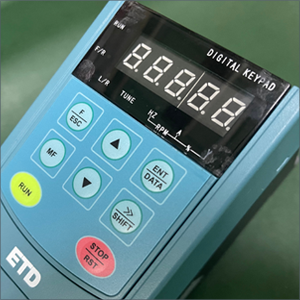

标配LED面板，调试简单，状态指示 |
|
|
可实现面板远控 |
|
|
上位机软件 |
中英文双语支持，具有强大的示波器功能，多通道记录数据并波形显示 |
|
|
通讯 |
通讯功能 |
内置标准RS485串行通讯接口（标准Modbus协议），选配Canbus总线接口（支持Canopen协议）工业以太网ProfiNet支持（选配卡）工业以太网EtherCat支持（选配卡）工业现场总线Profibus支持（选配卡）支持选配MODBUS TCP，EtherNetIP，网络接口卡支持选配PowerLink，Device-net网络接口卡 |
|
扩 展 功 能 |
编码器 |
标配一路增量式编码器反馈接口，支持第二路增量式编码器反馈扩展，支持绝对值编码器反馈（SSI、Endat、多摩川等），支持高速脉冲输入和分频输出 |
|
模拟量 |
标配四路0-10V模拟量输入，两路0-10V模拟量输出；通过扩展，可实现两路0-20mA（或4-20mA）模拟量输入，和两路0-20mA（或4-20mA）模拟量输出 |
|
|
无源触点 |
可扩展两路继电器输出触点，每路包括一个常开触点和一个常闭触点 电气规格：AC250V/2.5A，DC24V/5A |
|
|
使 用 环 境 |
电源线长度 |
100米之内 |
|
接线端子 |
主回路：标准电源插排 控制回路：可插拔接线端子 |
|
|
使用场所 |
室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等 |
|
|
海拔高度 |
低于1000米，1000米以上降额使用，每升高1000米降额10% |
|
|
环境温度 |
-10℃～+40℃（环境温度在40℃～50℃，请降额使用。环境温度每升高1℃，降额2%） |
|
|
湿度 |
5%～95%RH，无水珠凝结 |
|
|
振动 |
小于5.9米秒2 (0.6g) |
|
|
存储温度 |
－40℃～＋70℃ |
|
|
污染等级 |
PD2 |
|
|
配电系统 |
TN,TT |
|
|
结构 |
防护等级 |
IP20 |
|
冷却方式 |
强制风冷，直流风机 |
|
|
|
制动单元 |
15KW以下内置，15KW以上外配 |
|
|
安装方式 |
壁挂式，110KW及以上壁挂或落地两种安装方式 |
|
|
效率 |
45kW G及以下≥93%；55kW G及以上≥95% |
|

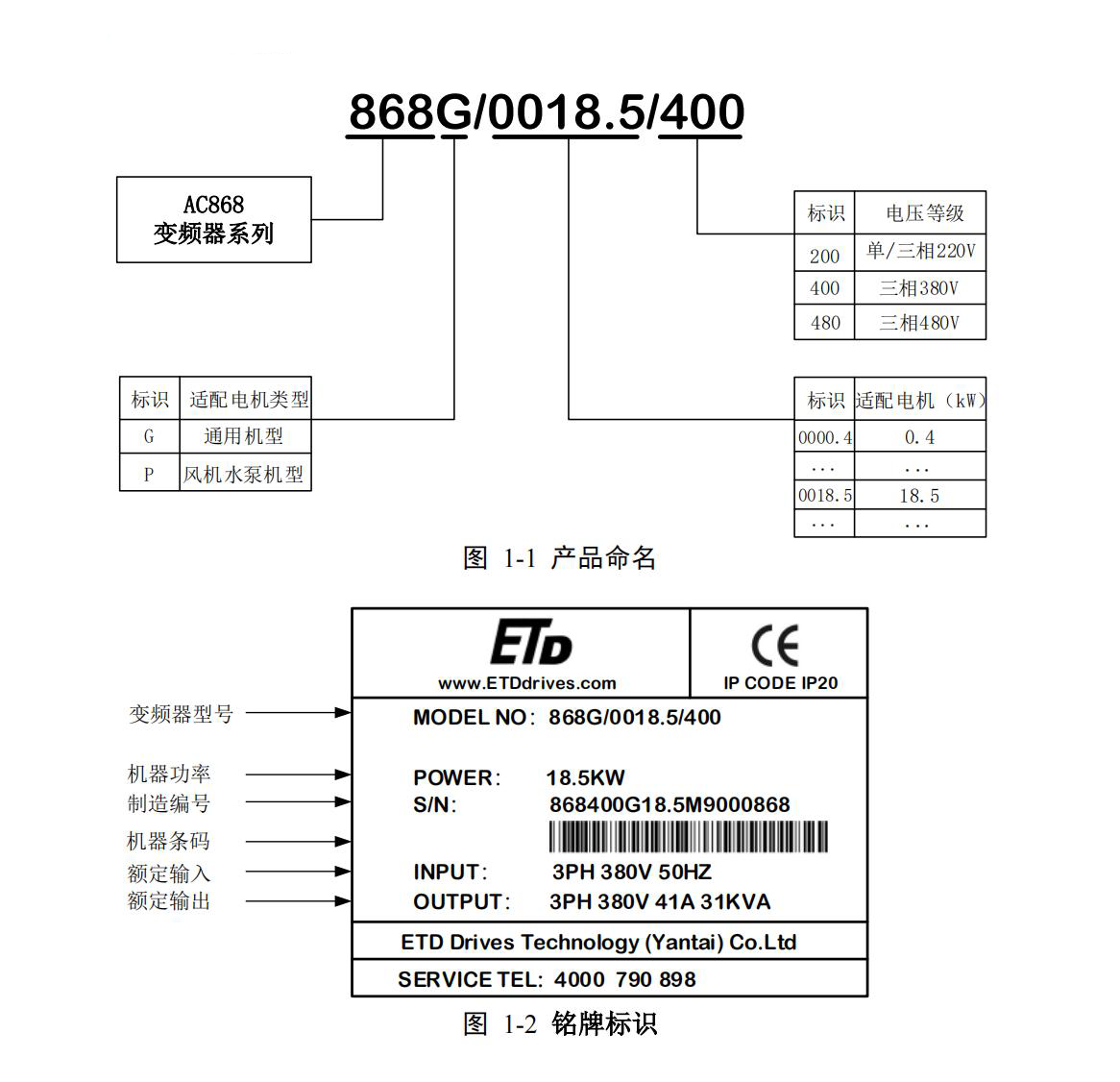

型号 |
额定功率 （KW） |
输出电流 （A） |
外形尺寸 WxHxD（mm） |
安装尺寸 W1xH1（mm） |
安装铆钉 （d） |
|
868G/0000.4/200 |
0.4 |
2.1 |
124x245x170 |
106x230 |
M5 |
|
868G/0000.75/400 |
0.75 |
2.1 |
|||
|
868G/0001.5/400 |
1.5 |
3.8 |
|||
|
868G/0002.2/400 |
2.2 |
5.1 |
|||
|
868G/0003.7/400 |
3.7 |
9 |
|||
|
868G/0004.0/400 |
4.0 |
9.5 |
|||
|
868G/0005.5/400 |
5.5 |
11 |
|||
|
868G/0007.5/400 |
7.5 |
17 |
|||
|
868G/0011.0/400 |
11 |
25 |
165x310x186 |
147x295 |
|
|
868G/0015.0/400 |
15 |
32 |
|||
|
868G/0018.5/400 |
18.5 |
37 |
180x480x324 |
120x463 |
M8 |
|
868G/0022.0/400 |
22 |
45 |
|||
|
868G/0030.0/400 |
30 |
60 |
180x560x324 |
120x543 |
|
|
868G/0037.0/400 |
37 |
75 |
|||
|
868G/0045.0/400 |
45 |
91 |
220x670x330 |
160x653 |
|
|
868G/0055.0/400 |
55 |
112 |
|||
|
868G/0075.0/400 |
75 |
150 |
273x732x335 |
185x702 |
|
|
868G/0090.0/400 |
90 |
176 |
|||
|
868G/0110.0/400 |
110 |
210 |
375x884x415 |
274x846 |
M10 |
|
868G/0132.0/400 |
132 |
253 |
|||
|
868G/0160.0/400 |
160 |
304 |
460x986x425 |
300x951 |
|
|
868G/0185.0/400 |
185 |
351 |
|||
|
868G/0200.0/400 |
200 |
377 |
|||
|
868G/0220.0/400 |
220 |
426 |
|||
|
868G/0250.0/400 |
250 |
465 |
555x1231x502 |
406x1190 |
|
|
868G/0280.0/400 |
280 |
520 |
|||
|
868G/0315.0/400 |
315 |
585 |
|||
|
868G/0355.0/400 |
355 |
650 |
730x1231x502 |
502x1190 |
|
|
868G/0400.0/400 |
400 |
725 |
|||
|
868G/0450.0/400 |
450 |
820 |
