听到ETD AC800系列变频器,你一定不陌生,但说到ETD AC800系列变频器的状态指示和故障诊断你清楚吗?
AC800变频器状态标志位指示在状态标志位变量和状态标志位变量2中。
AC800变频器具备完善的保护功能,能够对变频器实施有效保护。变频器使用过程中可能出现两种提示信息,一种为故障代码,另一种为警告代码,这两种类型提示信息及故障排除方法在下文中详细描述。

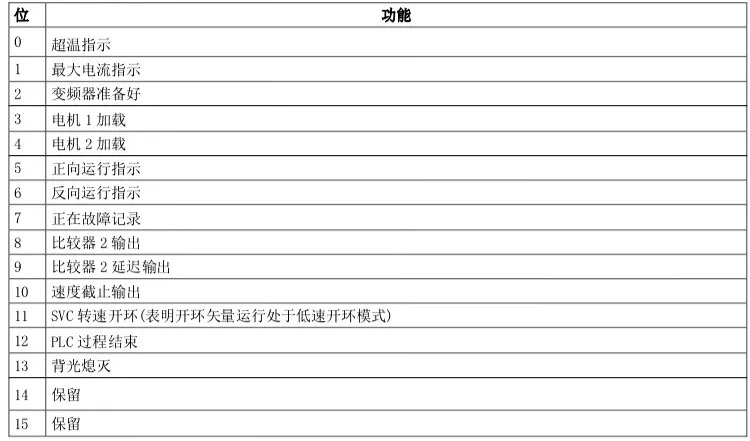

“状态标志位变量”内容如下:
(所有图片点击可查看大图)

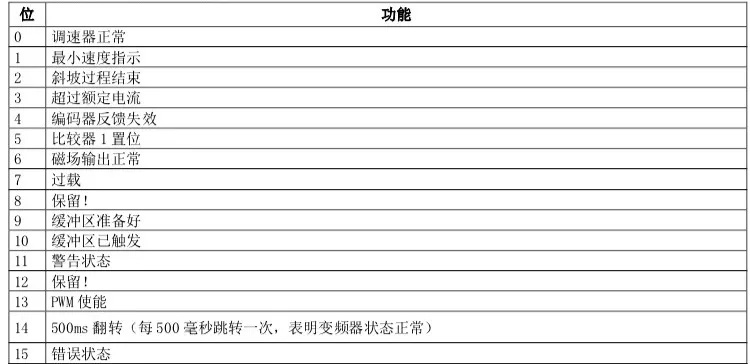

“状态标志位变量2”内容如下:
当一个不正常的运行条件出现时,将会导致变频器进入故障状态。在这种情况下,变频器将会锁死PWM信号的输出,从而使电机和负载惯性自由停车,同时将故障信息显示在操作面板上。
为了可以再次启动变频器,请一定按下述步骤操作:
1) 关掉变频器的输出,必要的情况下,切断变频器的三相输入电源;
2) 排除掉故障;
3) 如果电源关掉的话,重新接入电源;
4) 使用端子或者操作面板复位故障,然后就可以重新使能变频器进行运转了;
故障代码是一16位二进制数字量,名称为错误标志位变量,每位代表一个故障,0代表无故障,1代表有故障。

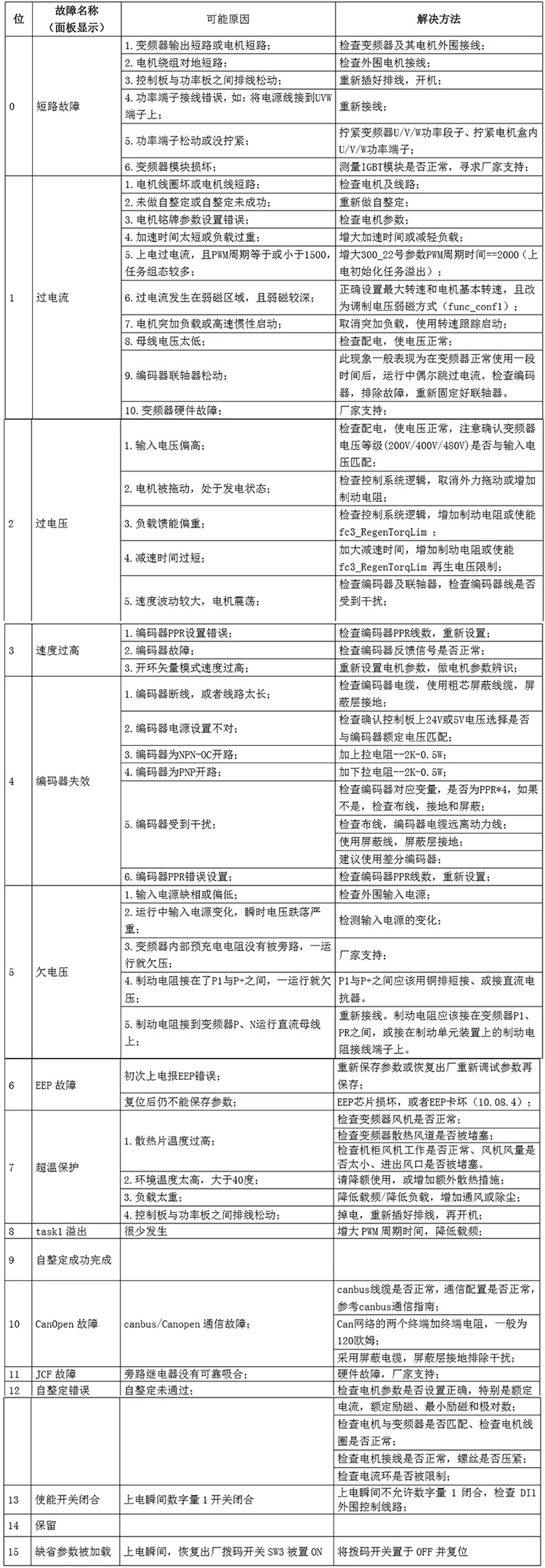

“错误标志位变量”的故障代码信息与故障的解决方法如下:
当调速器发生警告报警时,操作面板会显示警告信息但是变频器不会发出信号切断三相电源,变频器仍然会 继续正常运转。但是,当用户发现报警信息后,仍然需要及时找到跳闸原因,并解除报警,以免使得可能存在的故障扩大化。
警告代码是一16位二进制数字量,名称为报警标志位变量,每位代表一个故障,0代表无故障,1代表有故障。

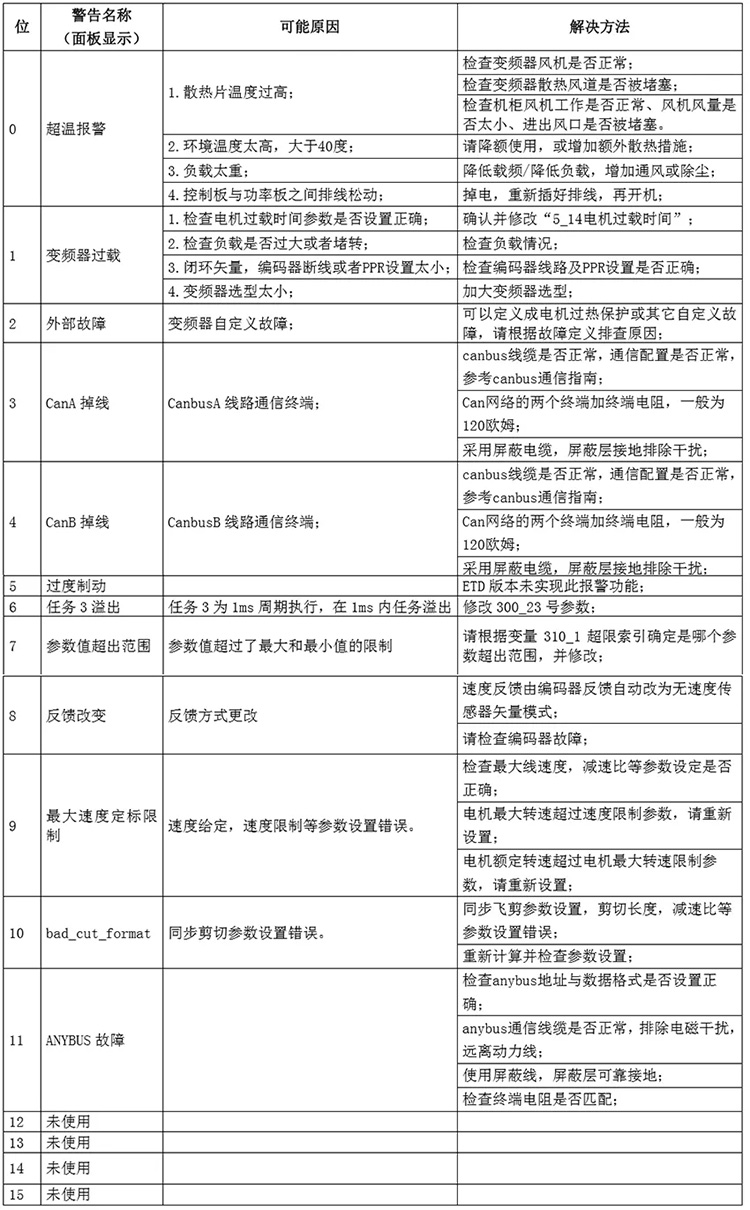

下表为“报警标志位变量”的故障代码信息与故障的解决方法:
1 确保彻底切除使能和运行信号后,再进行电机抱闸;
2 最好使能和运行信号切除后,再延迟一段时间,再进行电机的抱闸操作;
3 电机速度降至很低时,再进行切除使能运行信号、以及电机抱闸操作;
1. 如果使用编码器反馈,请检查编码器接线,编码器与电机联轴器,编码器电源等是否正常。如果时测速发电机反馈,请检查测速发电机接线和联轴器。
2. 请检查主板或者测速发发电机反馈板,联系厂家检修。
3. 检查速度环 速度反馈内”202 反馈丢失时间“”203 反馈丢失报警阀值“等参数。
1. 检查线电压设置参数“1000 最大线电压设置”。
2. 联系厂家检修主控板。
1. 使用电流表检测真实的励磁电流是否和调速器显示的励磁电流一致。
2. 检查电机励磁电流设置是否与电机额定励磁一致。
3. 考虑电机励磁线圈的问题。
1.将调速器主控板和电源触发板之间的连线重新接插。
2. 初始化参数,重新设置基本参数。设置完毕后,重新做自整定。
3. 联系厂家检修主控板。
1. 检查电机是否正确接线,风机是否正常运行。
2. 将控制器上的热敏电阻重新插一下。
送控制电源时,不要闭合数字量输入1。
1. 修改电流环控制内”807 最大电源频率“”808 最小电源频率“参数。
2. 在同步电路增加吸收电容。
1. 重新插拔电源触发板排线。
2. 检查电机接线是否有异常。
3. 检查电流环”60 斜坡电流限制“等参数。
4. 联系厂家检修电源板。
