如何更换790P直流调速器的数码管电源触发板？
所需工具：十字螺丝刀、小钳子（辅助插拔线用，也可以不用）。
难度指数：★☆☆☆☆
所需时间：约5分钟

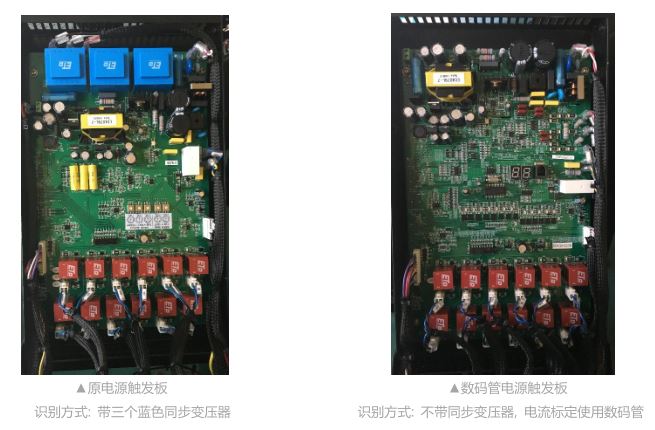

ETD790P及791P系列直流调速器的电源触发板于2016年初已升级为数码管电源触发板。新的数码管板使用更方便，性能更稳定，只需简单6步即可将原板替换为新板，对ETD产品不熟悉的新人也可以自己独立操作哦！一起来看一下操作步骤吧：
更换方法及注意事项如下：
①断电。
②拔掉原电源触发板的接线，将螺丝卸下后取下板子。
③将数码管电源触发板安装上。按照接线上的标签，将接线插到相应的插头上。

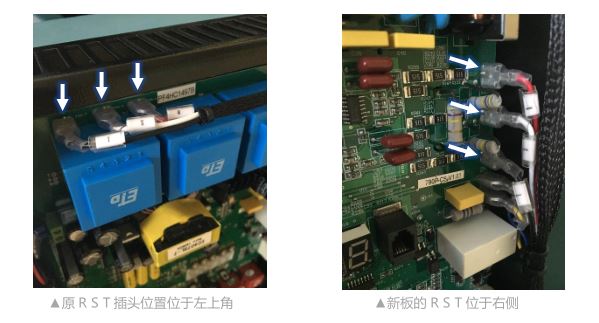

注意：R S T的插头位置有变动，需要把这根线束折弯后插在板子右侧标有R S T的插头上。

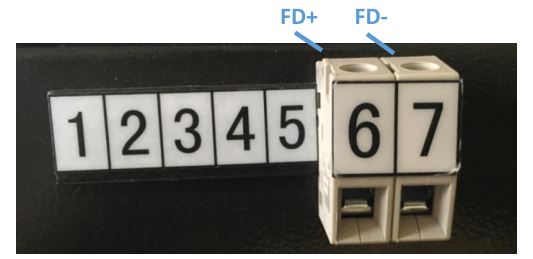

④找到磁场接线FD+线与FD-线，它们分别位于6号和7号端子。

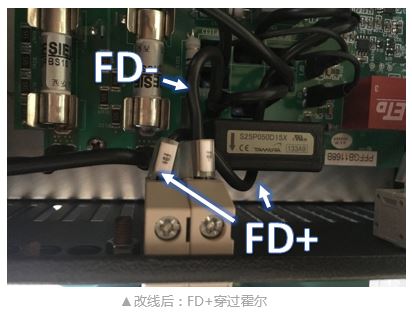

⑤将FD-线从霍尔中抽出，将FD+线从霍尔中穿过。再将FD+与FD-分别接回6号和7号端子。

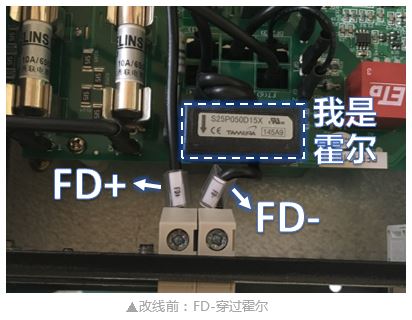

（原本是FD-线穿过霍尔，改后就是FD+线穿过霍尔了。）
⑥重新上电即可正常使用。
